項目介紹

很多住宅樓采用將水塔放置在樓頂的方式為居民供水。居民用水時水塔中的水將慢慢減少。因此，需要經常監測水塔的水位并及時加水。解決方案是采用水泵，將水泵安裝在地面，當水塔中水位降低時將水抽送到水塔中。現在居民們期望安裝一自動控制系統來監測和控制水塔中的水位。一旦水位低于設定值，抽水泵將自動啟動進行抽水，至到水位到安全位置。

系統描述

整個控制系統采用ADAM.NET Utility軟件進行設置。控制邏輯也很簡單：通過ADAM-6017讀取得第0通道的電壓值代表水位，當該值低于或等于低限值（3V）時，說明水塔中的水位低于設定值，此時通知地面的ADAM-6050輸出控制信號啟動水泵。整個過程無須額外的編程，通過ADAM.NET Utility軟件進行設置就可以，整個設置很簡單，僅需不到5分鐘就可以完成.

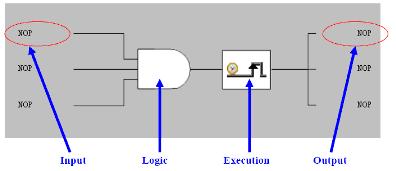

1: 打開ADAM.NET Utility. 四個圖標代表設置邏輯規則的四個步驟：Input, Logic, Execution and Output.

2:雙擊 Input 圖標. 出現設置窗口，定義輸入通道和條件 (本例中， ADAM-6017模塊連續監測通道0的電壓是否小于3V). 如下所示：

3: 雙擊Logic圖標設置邏輯規則及運算。因為本例中只有一路輸入，無須選擇邏輯元算

4: 雙擊 Execution圖標，定義ADAM-6017讀取水位傳感器電壓輸入值的方式

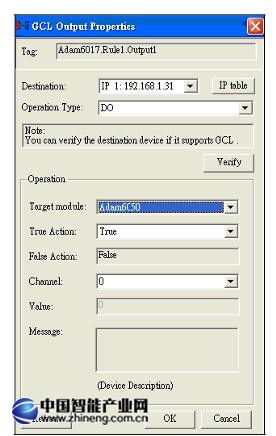

5: 雙擊 Output圖標，設置遠方的ADAM-6050模塊輸出通道0的邏輯狀態，在本例中，當時True（表示水位低于設置的安全值）時，數字量輸出值為 True (表示輸出高電平)。

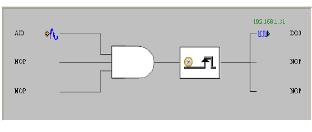

6: 配置完以上4個步驟后，在ADAM.NET Utility中顯示如下。用戶可以點擊Run按鈕將邏輯下載到ADAM-6017中。到此，所有的配置工作都完成，可以運行了。

項目實施

一座居民樓有16層高，采用研華的ADAM-6000模塊，用GCL（Graphical Condition Logic）功能就可輕松解決。將一個ADAM-6017模塊放在樓頂的水塔旁邊，和水位傳感器連接以測量水位。另一個ADAM-6050模塊放在地面水泵旁邊，控制水泵的起停。兩個ADAM-6000模塊間通過Ethernet進行連接，兩外，只用此兩個模塊就可進行采集和控制，而無須其它設備如控制器或計算機。

ADAM-6017 – 8路帶DO的模擬量輸入模塊

ADAM-6050– 路數字量輸入/輸出模塊

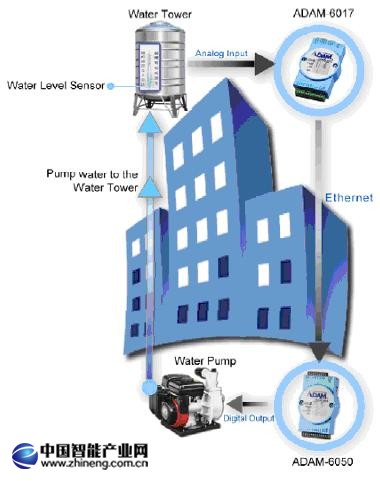

系統架構圖

ADAM-6000模塊GCL功能系統架構圖

總結

研華GCL（Graphical Condition Logic）功能的獨特之處在于提供完全的圖形化配置環境，簡單易用并具有直覺效果。任務的配置僅需5分鐘，無須另外編程，并具有超快的執行速度。

當ADAM-6017運行控制邏輯時，用戶可在計算機中通過ADAM.NET utility觀察輸入電壓的值和當前的邏輯執行情況。除此之外，任何一臺計算機都可通過HMI/SCADA軟件或網頁瀏覽器（如IE）等訪問電壓輸入值，也可觀察最新的數據或歷史數據。因此整個系統是開放的，任何人不論何時何地都可方便進行監控（當然，需要輸入正確的密碼來連接ADAM-6000）。

整個系統架構簡單，僅需兩個ADAM-6000模塊就可以，無須另外的計算機。如果原有Ethernet網絡架構，則可將ADAM-6000模塊直接接入網絡中，更可節省布線。所有這些均得益于強有力的Ethernet。
